Trasy łańcuchowe

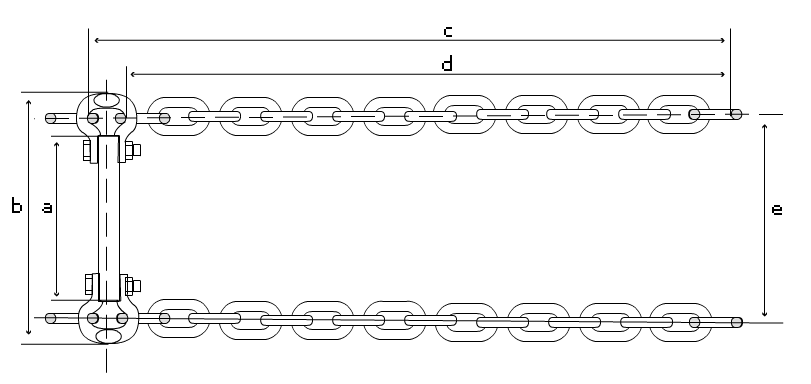

Wymiary trasy dwu-łańcuchowej

Wymiary (mm)					Łańcuch
a	b	c	d	e
590	444	1024	960	500	18 x 64 / 15 x 2
690	544	1024	960	600	18 x 64 / 15 x 2
410	266	1024	960	320	18 x 64 / 15 x 2
410	300	799	749	350	14 x 50 / 15 x 2

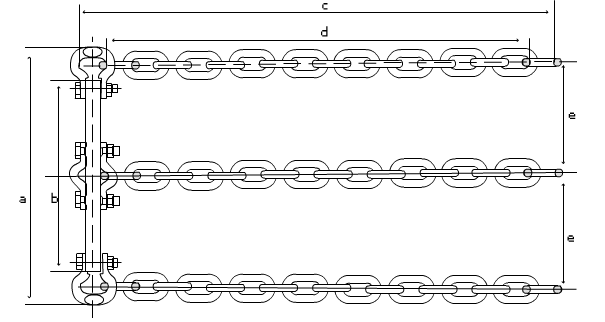

Wymiary trasy trój-łańcuchowej

Wymiary (mm)					Łańcuch
a	b	c	d	e
690	444	1024	960	300	18 x 64 / 15 x 3
590	444	1024	960	250	18 x 64 / 15 x 3

---

W sprzedaży posiadamy obejmy środkowe kute oraz gięte do tras łańcuchowych o średnicach 14 i 18 mm.

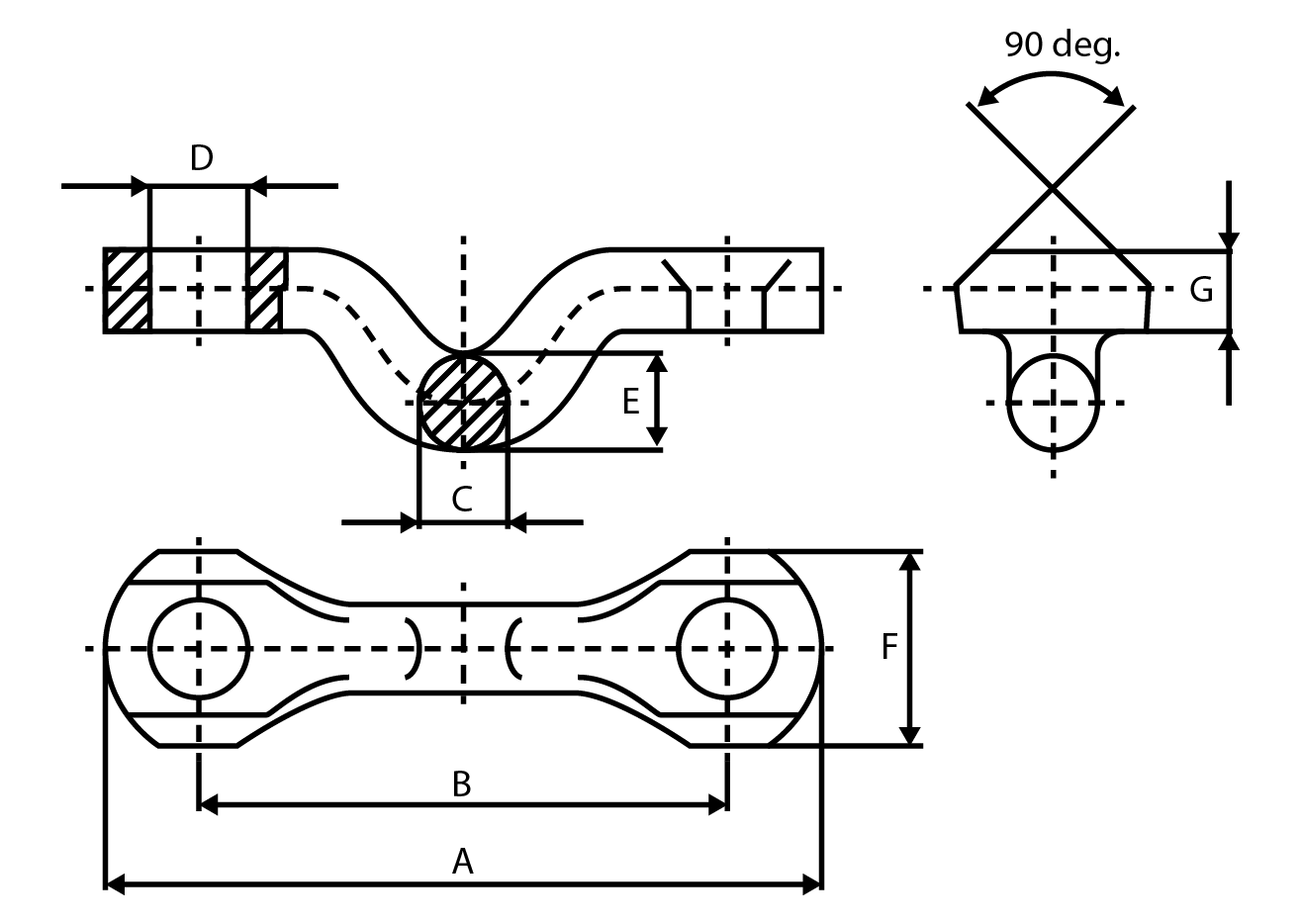

Wymiary obejm środkowych

Typ	Rozmiary w mm							Waga kg/szt
	A	B	C	D	E	F	G
obejma 14	110	80	15	18	15	30	14	0,20
obejma 18	150	110	18,5	22	20	40	16	0,43

---

W swojej ofercie posiadamy zamki boczne wykonane zgodnie z normami polskimi oraz dodatkowo zamki boczne zgodne z normami czeskimi.

Zamek boczny z ramionami bez zukosowania kl. C (norma PL)

Rozmiar zamka	Wymiary zamka (mm)							Masa(kg)
	A	B	C	D	E	d	ϕ
18x64	64	103	125	55	43	19,5	20,5	1,1

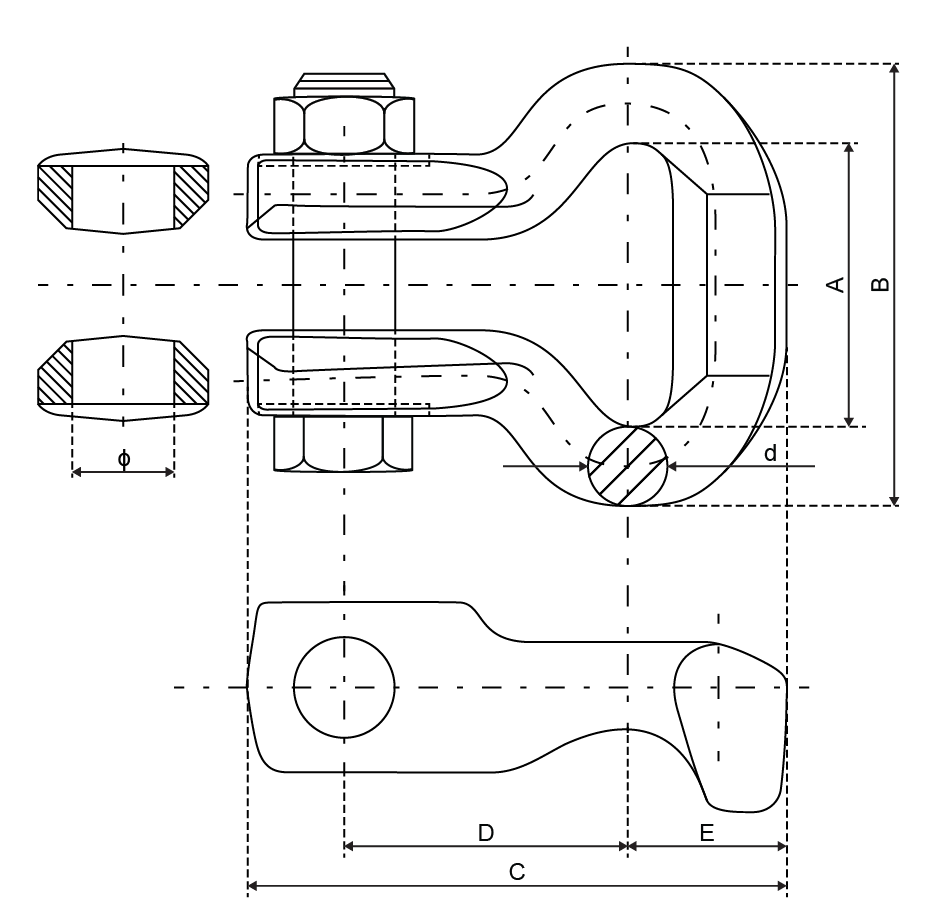

Zamek boczny z ramionami zukosowanymi kl. C (norma PL)

Rozmiar zamka	Wymiary zamka (mm)							Masa(kg)
	A	B	C	D	E	d	ϕ
18x64	64	100	128	55	43	19,5	20,5	1,25

Zamek boczny z ramionami zukosowanymi kl. C (norma CZ)

Rozmiar zamka	Wymiary zamka (mm)													Masa(kg)
	A	B	C	D	E	F	G	H	I	J	K	L	M
14 x 50 (TH 502)	80	50	17	43	33	15	30	30	38	28	51	96	16	0,53
18 x 64 (TH 601)	103	64	21,5	54	42	19,5	39	39	45	43	54	118	20,5	1,07

---
